Trampa Magnética Modelo – B Short
Hygienic Design
Nuestra Trampa Magnética diseñada con principios de diseño higiénico busca reducir y eliminar contaminaciones durante la limpieza y superficies lisas con una capacidad de entre 65 -132 GPM de 0 a 500cps y 54 – 116 GPM para 5,000cps.
Aplicación y principio de funcionamiento
Su uso principalmente para sistemas de proceso durante la etapa de formulación, conversión y envasado de productos liquidos, nuestro equipo es capaz de captar partículas ferromagnéticas, limaduras y tierras raras.
Para alimentos y bebidas preparadas dentro de su proceso el cual implica un sin número de opciones de aplicaciones y preparados como bebidas sin/con alcohol, jugos y refrescos, batidos, smoothies, cerveza, sidra, licores, benidas tradicionales, especiales, bebidas funcionales, yogurth, quesos, entre otros.
Consulté con nuestros Ingenieros de Aplicación para determinar la configuración correcta de su dispositivo
Datos Técnicos:
- Se recomienda su uso en sistemas de baja presión o antes de la bomba si se coloca en un sistema de trasvase.
- Si se desea colocar el equipo en una zona por encima de los 100PSI a 80°C (EPDM) considere aumentar el area de atrapamiento y la intensidad promedio a 10kGs como se indica en los estándares HACCP international.
- Caídas de presión de 0.09 a 3PSI
Materiales de Construcción
- Acero Inoxidable 304L y 316L en contacto con el producto
- No contacto con el producto en Acero Inoxidable 304L

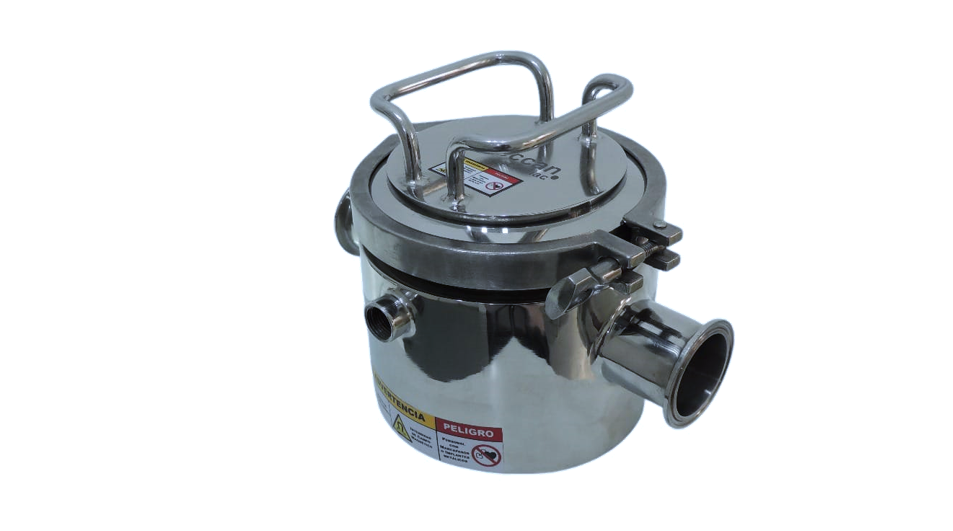

- La configuración con chaqueta está disponible con conexiones NPT ID/OD 1/2″ y 3/4″ STD en Acero Inoxidable 304L
- Soldaduras esmeriladas y pulidas, sin rebabas ni decoloración, además; esquinas internas cóncavas para reducir la acumulación de producto.
Acabados
- TH – Hygienic con acabados desde ** 0.8 a 1.4µm en su interior y exterior de 0.6µm (se entrega con documentación de acabados superficiales comprobables)
Conexiones
M = Clamp
W = (weld) soldable
DN = Rosca DIN macho
SM = Rosca SMS macho
Empaquetaduras
A = EPDM según FDA
B = Vitón

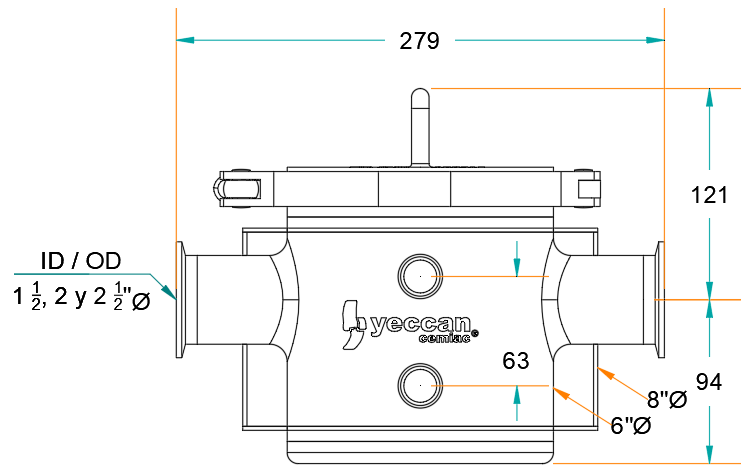

Dimensiones generales en milimetros y entradas/salidas en Pulgadas

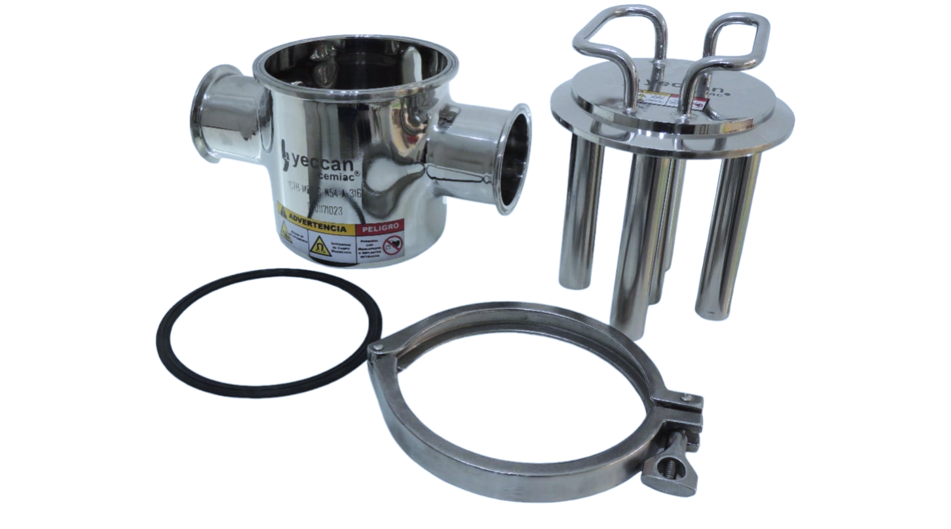

Configuración de Barras Magnéticas:
- S – Roca macho
- W – Fijas sin Soporte
- WR – Fijas con soporte
- E – Easy clean
Consulte más configuraciones aquí
