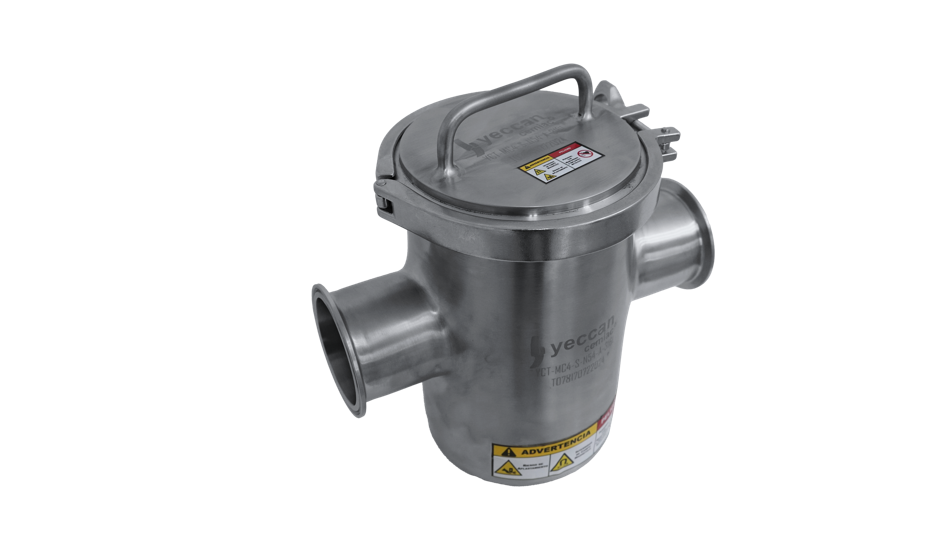

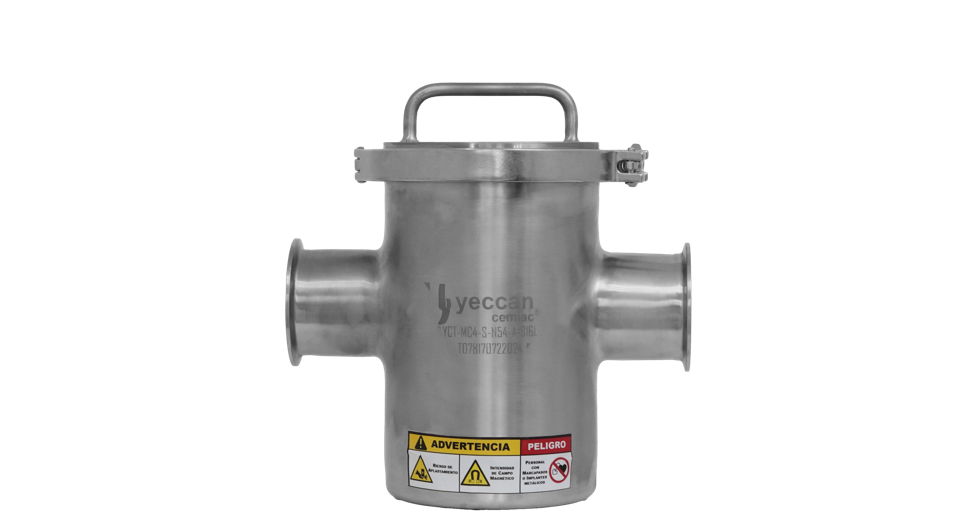

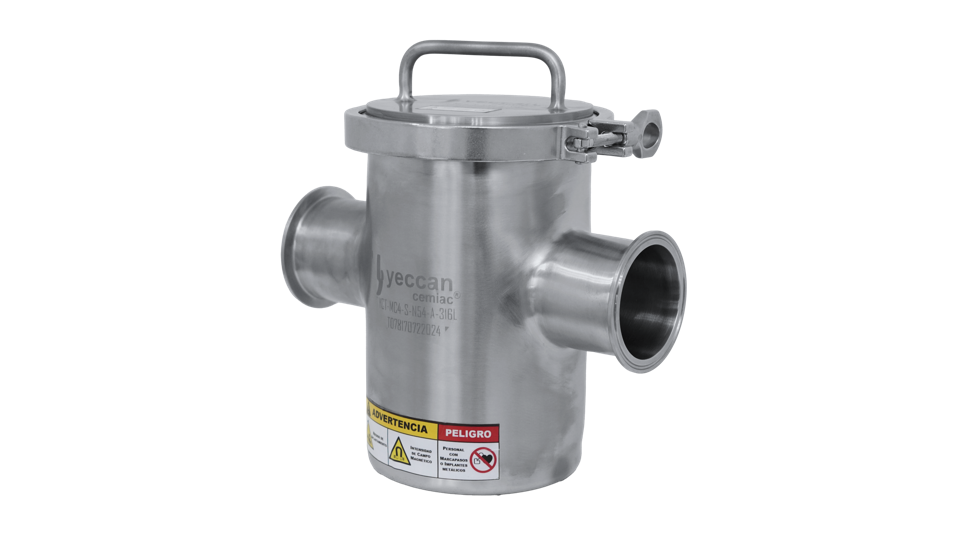

Trampa Magnética Modelo – C Medium
Essential Design
Trampa Magnética con una capacidad de entre 133 – 364 GPM de 0 a 500cps y 117 – 132 GPM para 5,000cps.
Aplicación y principio de funcionamiento
Su uso principalmente para recepción de materias primas e ingredientes líquidos de alto volúmen para la captación de partículas ferromagnéticas y limaduras.
Para procesos primarios, recepción e ingreso de ingredientes a su proceso inicial como glucosa, fructosa, levaduras, chocolates, grasas, aceites, jarabes, entre otros, o generados durante el proceso, como ejemplo, un contacto de metal con metal de las piezas móviles como flechas, sellos mecánicos de bombas, agitadores, mezcladores, así también; validación de la calidad de su ingrediente antes del ingreso a su proceso como PCC
Consulté con nuestros Ingenieros de Aplicación para determinar la configuración correcta de su dispositivo
Datos Técnicos:
- Se recomienda su uso en sistemas de baja presión o antes de la bomba si se coloca en un sistema de trasvase.
- Si se desea colocar el equipo en una zona por encima de los 100PSI a 80°C (EPDM) considere aumentar el area de atrapamiento y la intensidad promedio a 10kGs como se indica en los estándares HACCP international.
- Caídas de presión de 0.09 a 3PSI
Materiales de Construcción
- Acero Inoxidable 304L y 316L en contacto con el producto
- No contacto con el producto en Acero Inoxidable 304L
- La configuración con chaqueta está disponible con conexiones NPT ID/OD 1/2″ y 3/4″ STD en Acero Inoxidable 304L
- Soldaduras esmeriladas y pulidas, sin rebabas ni decoloración, además; esquinas internas cóncavas para reducir la acumulación de producto.
Acabados
- T – Essencial con 0.6µm en su interior y exterior
Conexiones
M = Clamp
W = (weld) soldable
DN = Rosca DIN macho
T = (Bevel Seat) Asiento Cónico
S = NPT rosca Hembra
SM = Rosca SMS macho
F = (Flanged) bridada
Empaquetaduras
A = EPDM según FDA
B = Vitón
C = Teflón

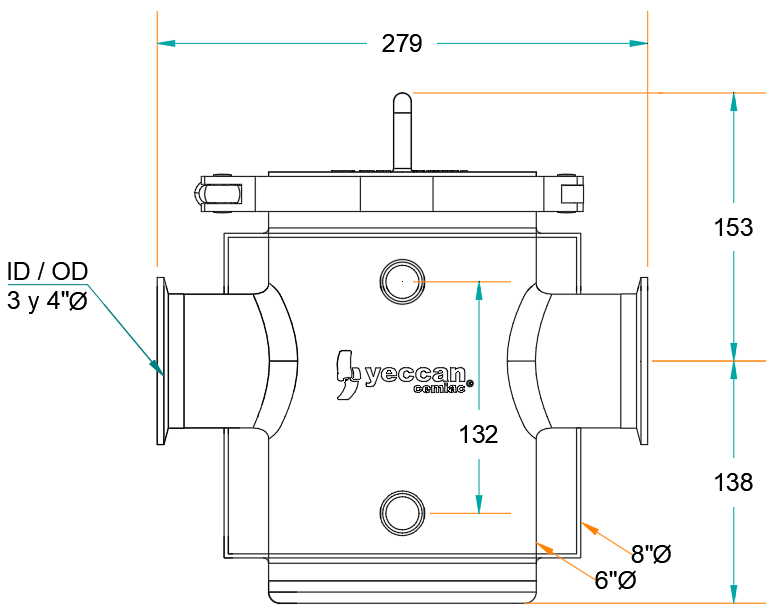

Dimensiones generales en milimetros y entradas/salidas en Pulgadas
Configuración de Barras Magnéticas:
- S – Roca macho
- W – Fijas sin Soporte
- WR – Fijas con soporte
- E – Easy clean
Consulte más configuraciones aquí
